丹佛斯 5 FC302+MCO305  鋼板下料生產線的定長切割應用
丹佛斯 5 FC302+MCO305 鋼板下料生產線的定長切割應用
詳情說明 / Details

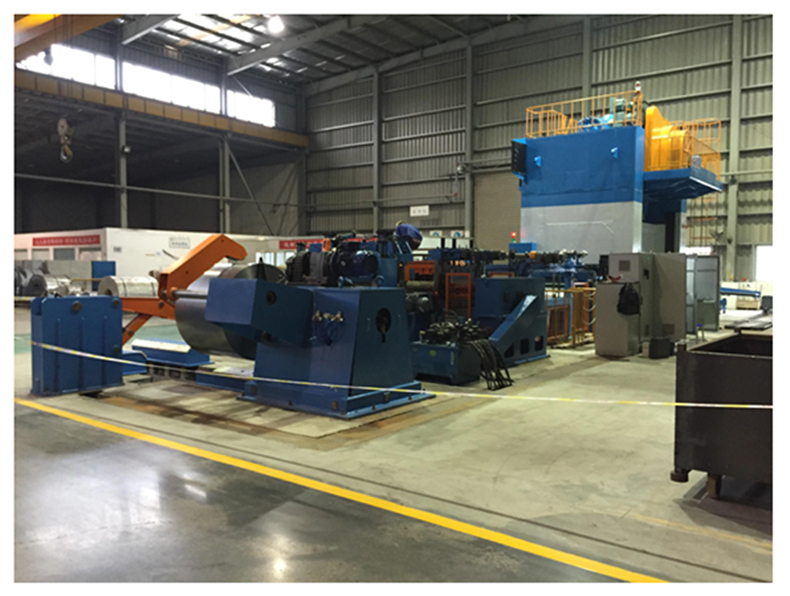

一、設備簡介

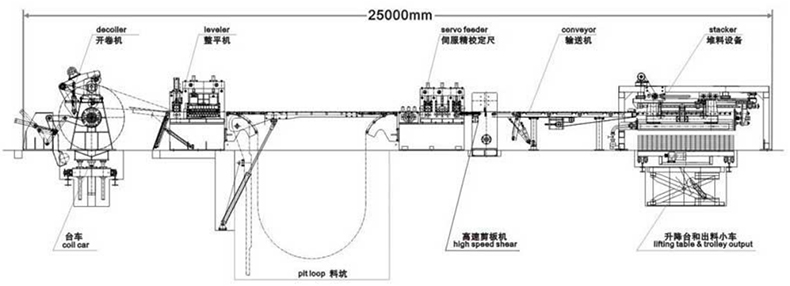

廣州市漢達五金機械有限公司的鋼板下料生產線,用于將整卷鋼材通過上料、開卷、入料、整平、NC 定尺送料、廢料處理、沖壓等一序列工序,加工成工廠所需的鋼板尺寸和形狀。


二、主要技術要求

該設備技術難度主要有兩方面:1、整平機械部分,整平輥的加工、安裝、組裝精度要求極高,決定了鋼材的整平程度是否滿足要求。2、NC 定尺送料電氣部分,需要電機和驅動器具備快速的響應能力和極高的定位精度,且需要解決材料表面易打滑導致的定位誤差問題。

三、技術規格參數

鋼板寬度::200-1600mm。

鋼卷外徑:650-1600mm。

鋼卷內徑:508、610(加墊套)。

鋼板厚度:0.6-3.5mm。

鋼卷重量:15000kg

剪切長度:300-3000mm。

剪切速度:小于或等于 60 張/分鐘(根據 500mm 剪切長度計算)。

生產線速度:小于或等于 60 米/分鐘。

長度公差:±0.1(500mm)、±0.3(1000mm)、±0.5(2000mm)。

角度公差:±1mm/m。

整平精度:±1.0(1600mm*1000mm)

生產線方向:從右至左。

生產線標高:1100±150mm。

生產線總功率:約等于 65KW。

生產線長度:小于或等于 30 米。

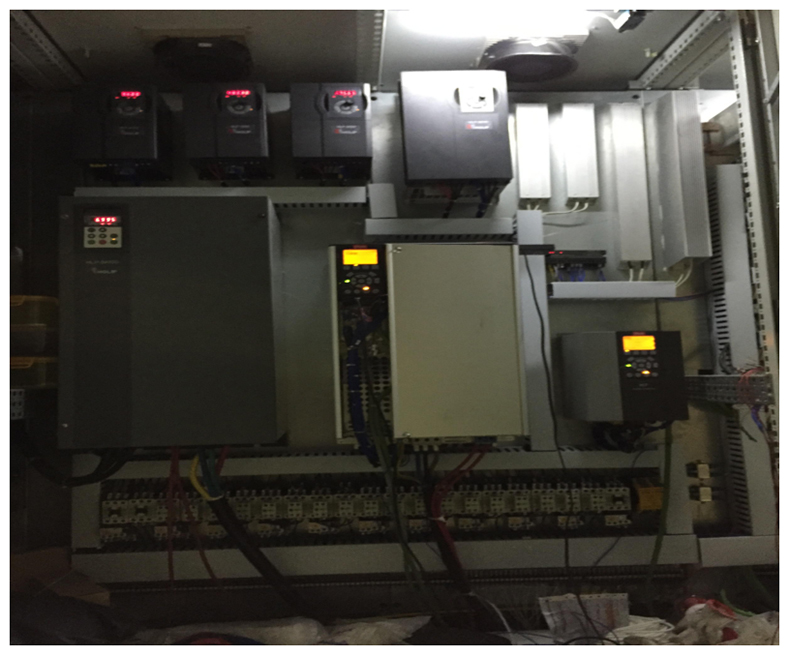

四、丹佛斯方案配置

1、丹佛斯伺服驅動器 FC302-45KW+制動電阻;

2、菲士伺服電機,額定功率 30KW,額定轉速 1500r/m,自帶 TTL 類型編碼器(定義為:

編碼器 1)、分辨率 2048;

3、測量輪加裝 TTL 類型編碼器(定義為:編碼器 2),分辨率 8192;


五、C NC 定尺送料效果

丹佛斯驅動器 FC302+可編程運動控制器 MCO305+意大利品牌菲士伺服電機配置,可實現全閉環控制功能。

編碼器 1 作速度反饋、編碼器 2 作位置反饋;因為直接使用編碼器 2 作為位置反饋,可以避免材料表面打滑、傳動機構間隙等導致的誤差,提高定位精度。

方案解決了因材料表面打滑、傳動機構間隙等外部不可避免因素,導致的定位誤差過大問題,定位誤差可控制在 0.1-0.3mm(根據定位長度不同)。

伺服電機快速響應,可達到用戶要求的生產速度。

六、 總結

丹佛斯驅動器 FC302+可編程運動控制器 MCO305+意大利品牌菲士伺服電機配置,在正式投產后,充分展現了快速的響應、準確的定位長度的高性能和穩定性,廣州漢達已準備上量使用該解決方案。
